7.2. Wie Objekte ausgewählt werden

7.2.1. Ein einzelnes Objekt auswählen

Um ein einzelnes Objekt auszuwählen, können Sie das Werkzeug "Objekte verändern" wählen und anschliessend auf das gewünschte Objekt klicken. Neu auf der Zeichenfläche platzierte Objekte werden automatisch ausgewählt.

Sobald ein Objekt ausgewählt ist, werden sein Handgriffe (kleine grüne und rote Quadrate) angezeigt. Sobald das Objekt ausgewählt wurde, können Sie mit ihm arbeiten. Um den Eigenschaften-Dialog des Objektes aufzurufen, können sie das Objekt doppelklicken oder nach einem Rechtsklick den Punkt "Eigenschaften" des Kontextmenüs wählen.

Ausgewähltes Objekt

Abbildung 7.1. Ausgewähltes Objekt


7.2.2. Objektauswahl aufheben

Die Auswahl eines oder mehrerer Objekte kann durch einen Klick auf einen leeren Teil der Zeichenfläche oder durch die Auswahl anderer Objekte aufgehoben werden. Dadurch werden die grünen und roten Handgriffe des Objektes ausgeblendet. Auch durch die Auswahl einer anderen Ebene oder das Anlegen einer neuen Ebene über den Menüpunkt "Ebenen" wird die komplette Objektauswahl aufgehoben.

7.2.3. Mehrere Objekte auswählen

Die Auswahl mehrerer Objekte ist nützlich, wenn Sie die gleiche Operation mit zwei oder mehr Objekten durchführen wollen. Nach der Auwahl können Sie diese Objekten auf unterschiedliche Art bearbeiten. Im Abschnitt Arbeit mit ausgewählten Objekten finden Sie dazu weitere Informationen.

Dia bietet verschiedene Möglichkeiten, um mehrere Objekte auszuwählen. Diese werden im Folgenden beschrieben. Beachten Sie, dass ein Klick auf einen leeren Teil der Zeichenfläche oder ein Klick auf ein nicht ausgewähltes Objekt die Auswahl aller gewählten Objekte aufhebt.

7.2.3.1. Shift+Klick Auswahl

Eine einfache Methode, um zwei oder mehr Objekte gleichzeitig auszuwählen, ist es, bei gewähltem Werkzeug "Objekte verändern", die Shift-Taste gedrückt zu halten, während Sie mit der Maus auf die gewünschten Objekte klicken (Shift-Klick). Dabei sorgt ein Shift-Klick auf ein bisher nicht ausgewähltes Objekt dafür, dass dieses der zur Auswahl hinzugefügt wird, währen ein Shift-Klick auf ein bereits ausgewähltes Objekt dazu führt, dass dieses aus der Auswahl entfernt wird.

[Tipp]

Sie können Shift-Klick mit jeder im Folgenden beschriebenen Methode kombinieren, um weitere Objekte zur Auswahl hinzuzufügen oder bereits ausgewählte Objekte wieder abzuwählen.

[Anmerkung]

Wenn Sie mehrere Objekte ausgewählt haben, ist es weiterhin möglich, einzelne Objekte zu bearbeiten ohne die anderen gewählten Objekte zu beeinflussen. Im Abschnitt Arbeit mit ausgewählten Objekten finden Sie weitere Informationen dazu.

7.2.3.2. Rechteckauswahl

Sie können alle Objete innerhalb eines rechteckigen Bereiches der Zeichenfläche auswählen, indem Sie den Mauszeiger links oberhalb des linken oberen Objektes platzieren und dann bei gedrückter Maustaste den Mauszeiger nach rechts unten bewegen, bis alle gewünschten Objekte sich in dem erzeugten Auswahlrechteck befinden. Das Auswahlrechteck wird temporär durch eine dünne gestrichelte Linie angedeutet - diese Linie wird nicht Bestandteil des Diagramms. Beachten Sie, dass nur die Objekte ausgewählt werden, die sich komplett im Auswahlrechteck befinden. Objekte, die sich nur teilweise im Auswahlrechteck befinden, werden nicht ausgewählt. Die folgende Grafik verdeutlicht den Rechteckauswahlmechanismus an einem Beispiel.

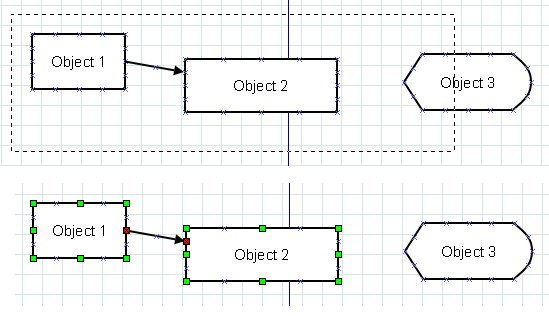

Rechteckauswahlbeispiel

Nur Objekte, die sich komplett im Rechteck befinden, sind ausgewählt.

Abbildung 7.2. Rechteckauswahlbeispiel


[Tipp]

Sie können mehrere Regionen mit der Rechteckauswahl selektieren. Vorher ausgewählte Objekte werden ausgewählt bleiben, solange Sie die Auswahl nicht verwerfen (beispielsweise durch einen Doppelklick auf eine leere Region der Zeichenfläche oder durch einen Klick auf ein nicht gewähltes Objekt ohne die Shift-Taste) Wie oben erwähnt, können Sie jederzeit mit Shift+Klick einzelne Objekte an- oder abwählen.

[Tipp]

Normalerweise führt die Auswahl von oben-links nach unten-rechts zum selben Ergebnis wie ein "entgegengesetztes Ziehen" - ausgehend von der Ecke unten-rechts zur Ecke rechts-oben. Allerdings können Sie eine Option in Dia aktivieren, die es erlaubt nur schneidende Objekte zu wählen, wenn Sie "entgegengesetzt Ziehen".

7.2.3.3. Alles auswählen

Das unten gezeigte Auwahlmenü bietet sechs Optionen zur Auswahl mehrerer Objekte. Die erste Option ist "Alle".

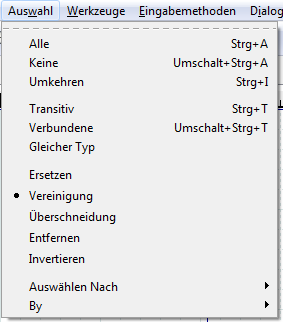

Menü "Auswahl"

Abbildung 7.3. Menü "Auswahl"


Sie können alle Objekte auf der Zeichenfläche durch die Auswahl des Menüpunktes AuswahlAlles oder mit Strg+A selektieren. Dadurch werden alle Objekte ausgewählt, egal ob sie momentan sichtbar sind oder nicht.

[Anmerkung]

Wie mit jeder anderen Auswahlmethode werden nur die Objekte der aktuellen Ebene gewählt - sofern Sie mit Ebenen arbeiten.

7.2.3.4. Nichts auswählen

AuswahlKeine wird alle Objekte abwählen. Hat denselben Effekt wie ein Doppelklick auf eine leere Region der Zeichenfläche.

7.2.3.5. Auswahl umkehren

Diese Auswahl erlaubt es alle Objekte bis auf die aktuell selektierten Objekte auszuwählen. Stellen Sie sich beispielsweise vor, dass Sie 20 Objekte haben und alle bis auf zwei auswählen möchten. Sie können dies tun, imdem Sie (1) die beiden Objekte, die ausschliessen wollen wählen und dann (2) den Menüpunkt AuswahlUmkehren wählen oder Strg+I drücken. Dadurch werden die zwei momentan gewählten Objekte abgewählt und die 18 nicht ausgewählten Objekte selektiert.

[Tipp]

Eine weitere Möglichkeit, dies zu tun, ist, den Menüpunkt AuswahlAlle (oder Strg+A zu drücken) und dann die zwei nicht benötigten Objekte mit Shift+Klick abzuwählen.

7.2.3.6. Transitive Auwahl

Objekte in Dia können durch Linien verbunden werden. Die transitive Auwahl erlaubt es Objekte danach auszuwählen, wie sie miteinander verbunden sind.

Die Option "transitive Auswahl" wählt alle Objekte, die direkt oder indirekt mit dem aktuell ausgewählten Objekten verbunden sind. Um diese Option zu nutzen, selektieren Sie ein oder mehrere Objekte und wählen AuswahlTransitiv aus dem Menü. Alle Objekte, die mit den initial ausgewählten Objekten verbunden sind, werden zur Auswahl hinzugefügt.

7.2.3.7. Verbundene auswählen

Diese Option ähnelt der Transitiven mit der Ausnahme, dass nur die direkt mit den ausgewählten Objekten verbundenen Objekte zur Auswahl hinzugefügt werden. Um diese Option zu nutzen, wählen Sie zunächst ein oder mehrere Objekte aus. Dann wählen Sie AuswahlVerbundene Alle Objekte, die direkt mit den momentan ausgewählten Objekten verbunden sind, werden zur Auswahl hinzugefügt.

[Anmerkung]

Die "Verbundene Auswahl" erstreckt sich nur über eine Ebene. Falls beispielsweise Rechteck A über eine Linie mit Rechteck B verbunden ist und Rechteck A ausgewählt ist, wird AuswahlVerbundene nur die Linie auswählen. Durch einen weiteren Aufruf von AuswahlVerbundene wird auch Rechteck B zur Auswahl hinzugefügt.

Sie können über den Menüpunkt AuswahlTransitiv alle verbundenen Objekte in einem Schritt auswählen.

7.2.3.8. Auswahl "Gleicher Typ"

Diese Option erlaubt es Ihnen alle Objekte auszuwählen, die vom gleichen Typ wie das momentan gewählte Objekt sind. Um diese Option zu nutzen, selektieren Sie ein oder mehrere Objekte und wählen AuswahlGleicher Typ aus dem Menü. Alle Objekte, die vom gleichen Typ sind wie eines der gewählten Objekte, werden zur Auswahl hinzugefügt.

Falls Sie beispielsweise alle Linienobjekte in Ihrem Diagramm auswählen wollen, selektieren Sie ein Linienobjekt und wählen dann AuswahlGleicher Typ aus dem Menü, um alle anderen Linienobjekte auszuwählen.

[Tipp]

Der Menüpunkt AuswahlGleicher Typ kann mit dem Menüpunkt ObjekteGruppieren um schnell die Eigenschaften aller Objekte eines Typs in Ihrem Diagramm zu ändern.

[Anmerkung]

Die Objekttypen müssen exakt übereinstimmen. Eine Linie und eine Zickzacklinie sind beispielsweise unterschiedliche Typen.
